لماذا يعتبر صب الألمنيوم جيدًا للإنتاج الضخم؟

يمثل توسيع نطاق تصنيع المكونات المعدنية تحديًا هندسيًا متميزًا: الحفاظ على تفاوتات الأبعاد الصارمة مع خفض تكاليف كل وحدة بقوة بكميات كبيرة. تتفوق الأساليب ذات الحجم المنخفض مثل التصنيع باستخدام الحاسب الآلي في الدقة ولكنها سرعان ما تصبح اختناقات مع زيادة متطلبات الإنتاج. تؤدي الطبيعة الطرحية للتصنيع إلى هدر كبير للمواد، وأوقات دورات ممتدة، وارتفاع في تكاليف العمالة، مما يجعلها غير مستدامة لعمليات الإنتاج الضخم لآلاف أو ملايين الوحدات.

وللتغلب على هذه القيود، يلجأ المصنعون إلى عمليات حقن المعادن ذات الضغط العالي. يُعد هذا النهج بمثابة معيار الصناعة لإنتاج مكونات معدنية كبيرة الحجم، مما يوفر طريقًا مثبتًا للتوسع دون التضحية بسلامة الأجزاء. ومن خلال حقن المعدن المنصهر في قوالب فولاذية صلبة تحت ضغط هائل، تقوم العملية بدمج التجميعات المعقدة في مكونات مفردة، مما يقلل أوقات الدورات إلى ثوانٍ فقط، ويقلل بشكل كبير من هدر المواد. توفر هذه المقالة تقييمًا فنيًا للجدوى الاقتصادية والقدرات الهندسية وحقائق التنفيذ لطريقة التصنيع هذه، مما يساعد الفرق الهندسية على تحديد متى يكون هذا هو الاختيار الصحيح لخطوط الإنتاج الخاصة بهم.

الوجبات الرئيسية

• عائد الاستثمار المعتمد على الحجم: يتم تعويض تكاليف الأدوات الأولية المرتفعة بتكاليف منخفضة بشكل استثنائي لكل وحدة، مما يجعل العملية مجدية اقتصاديًا عادةً فقط فوق عتبات الإنتاج التي تتراوح بين 5000 و10000 وحدة.

• كفاءة الشكل القريب من الشبكة: تنتج العملية أشكالًا هندسية معقدة وجدرانًا رقيقة ذات تفاوتات مشددة، مما يقلل بشكل كبير - على الرغم من أنه لا يلغي دائمًا - الحاجة إلى الآلات الثانوية.

• أداء المواد: توفر أجزاء الصب المصنوعة من الألومنيوم نسبة مثالية من القوة إلى الوزن، وموصلية حرارية ممتازة، وثبات عالي الأبعاد في ظل الظروف البيئية المختلفة.

• تشطيب سطحي فائق: جودة السطح خارج القالب ناعمة بشكل استثنائي وخالية من العيوب، مما يقلل من الحاجة إلى المعالجة اللاحقة لمستحضرات التجميل مقارنة بطرق الصب البديلة.

• قيود التصميم: يتطلب التنفيذ الناجح التزامًا صارمًا بمبادئ التصميم من أجل التصنيع (DFM)، حيث قد يكون من الصعب بشكل مدهش صب بعض الأشكال "البسيطة" بدون عيوب مثل المسامية.

اقتصاديات الصب بالقالب في التصنيع بكميات كبيرة

إن فهم الديناميكيات المالية للتصنيع بكميات كبيرة يتطلب تحليلاً واضحاً للنفقات الرأسمالية مقابل التكاليف التشغيلية. العائق الأساسي أمام الدخول إلى Die Casting هو الاستثمار المسبق الكبير المطلوب للأدوات. يجب أن يتم تصنيع القوالب الفولاذية المتصلبة بدقة لتحمل الضغوط الحرارية والميكانيكية الشديدة. ومع ذلك، بمجرد التحقق من صحة القالب، تنخفض النفقات التشغيلية لكل وحدة بشكل حاد. عادة ما تحدث نقطة التعادل ضد التصنيع باستخدام الحاسب الآلي بين 5000 و10000 وحدة. وبعد تجاوز هذه العتبة، تصبح تكلفة الأدوات المطفأة ضئيلة، وتحدد المواد الخام وأوقات الدورة السريعة تكلفة الجزء النهائي، مما يؤدي إلى وفورات هائلة على مدار دورة حياة المنتج.

معدلات الإنتاجية هي حيث تتفوق هذه العملية حقًا على طرق التصنيع البديلة. تعتمد الميكانيكا على الحقن عالي الضغط يليه التبريد السريع داخل تجويف القالب. ونظرًا لأن الألومنيوم ينقل الحرارة بكفاءة، فإن المعدن يتصلب على الفور تقريبًا. يتم قياس أوقات الدورة في كثير من الأحيان بالثواني بدلاً من الدقائق أو الساعات المطلوبة للتصنيع. يتيح هذا التحول السريع للمنشآت إنتاج آلاف الأجزاء أسبوعيًا من قالب واحد. يؤدي هذا الإنتاج عالي السرعة إلى تقصير وقت الوصول إلى السوق بشكل مباشر ويسمح للشركات بالاستجابة ديناميكيًا للارتفاع في الطلب دون توسيع نطاق ورشة الآلات الخاصة بها.

عمر الأدوات هو عامل اقتصادي حاسم آخر. عادةً ما يستمر القالب الفولاذي المصمم جيدًا والمستخدم في سبائك الألومنيوم لمدة تتراوح من 50.000 إلى 100.000 طلقة قبل أن يتطلب تجديدًا كبيرًا. يعتمد العمر الافتراضي بشكل كبير على السبيكة المحددة المستخدمة، ومدى تعقيد هندسة الأجزاء، ودرجات حرارة التشغيل. تعد الصيانة الروتينية إلزامية لمنع مشكلات مثل الوميض - حيث يتسرب المعدن بين نصفي القالب - وانحراف الأبعاد الناجم عن التعب الحراري والتآكل. تضمن ميزانية الصيانة الدورية للقالب جودة ثابتة للجزء وتطيل العمر الإجمالي لاستثمار رأس المال.

لزيادة عمر استثمارك في الأدوات إلى أقصى حد، قم بتنفيذ جدول صيانة صارم. فيما يلي الإجراءات القياسية التي نتبعها في المتجر:

1. افحص تجويف القالب للتحقق من الحرارة والشقوق الصغيرة كل 10000 طلقة.

2. قم بتنظيف وتشحيم دبابيس القاذف يوميًا لمنع الالتصاق والتصاق الأجزاء.

3. تحقق من محاذاة نصفي القالب لمنع توليد الفلاش على طول خط الفراق.

4. راقب معدلات تدفق خط التبريد لضمان التنظيم الحراري الموحد عبر الأداة.

المزايا الهندسية لأجزاء صب الألومنيوم

الدقة هي السمة المميزة لحقن المعادن عالي الضغط. تحقق العملية بشكل روتيني تفاوتات قياسية تبلغ ±0.002 بوصة لكل بوصة، متجاوزة تقريبًا أي طريقة صب أخرى للإنتاج الضخم. يجبر الضغط الشديد المعدن المنصهر على الدخول في كل التفاصيل المجهرية لتجويف القالب، مما يضمن دقة عالية لنموذج CAD الأصلي. تتيح دقة الأبعاد هذه للمهندسين تصميم أجزاء مترابطة معقدة بثقة، مع العلم أن السلامة الهيكلية والملاءمة ستظل ثابتة عبر عشرات الآلاف من دورات الإنتاج.

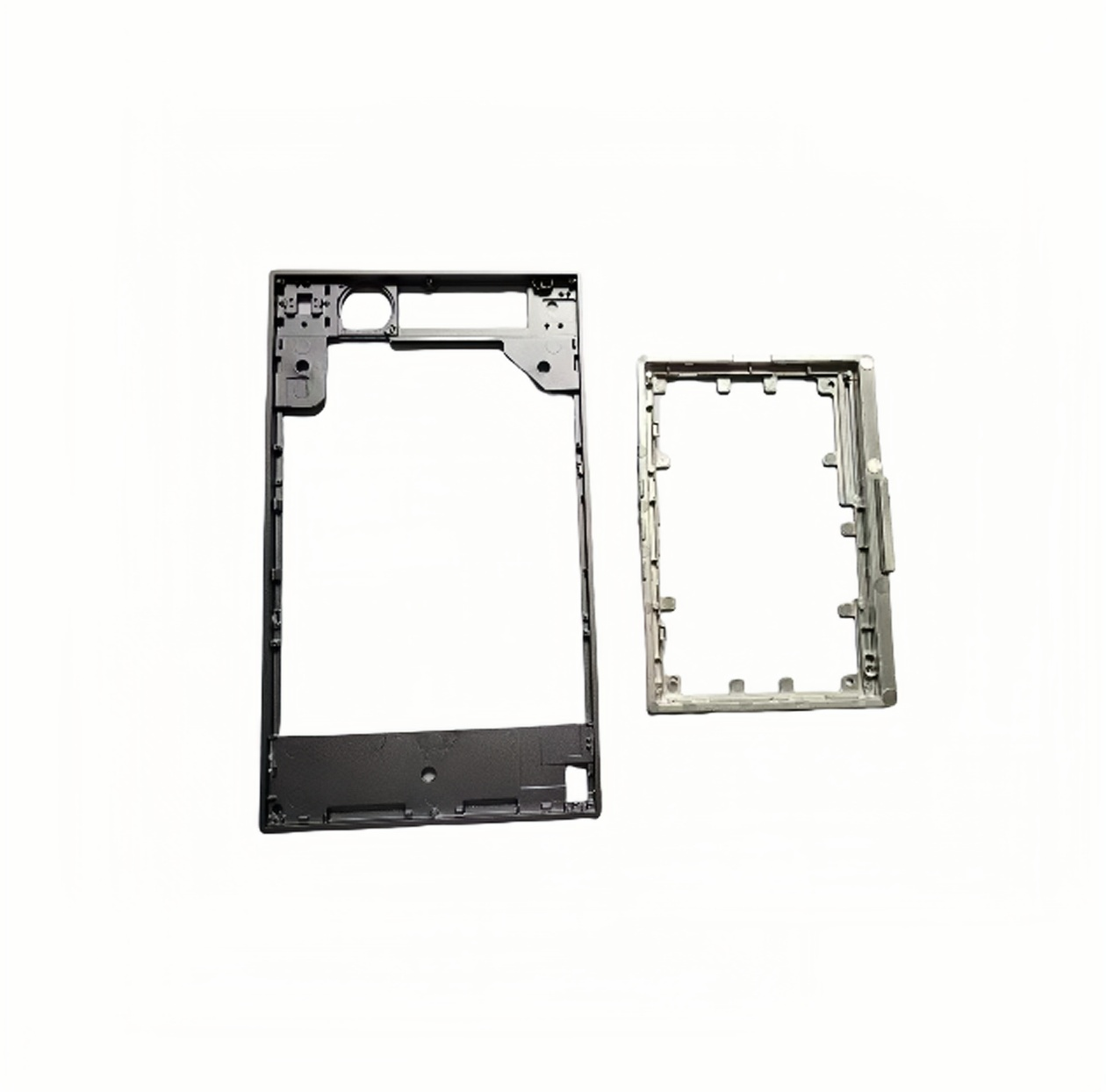

إن القدرة على صب الأشكال الهندسية المعقدة والجدران الرقيقة تغير بشكل جذري الطريقة التي يتعامل بها المهندسون مع تصميم المنتج. بدلاً من تصميم مجموعات متعددة الأجزاء تتطلب اللحام أو التثبيت أو التثبيت، يمكن للفرق دمج هذه الميزات في أجزاء واحدة من الألومنيوم المصبوب . تحقق العملية بشكل مريح سمكًا للجدار يصل إلى 0.040 بوصة (1 مم) مع الحفاظ على الصلابة الهيكلية. تعتبر هذه القدرة ذات قيمة خاصة في الصناعات التي تعتبر فيها قيود المساحة وتقليل الوزن أمرًا بالغ الأهمية، حيث إنها تقضي على الحجم الكبير ونقاط الفشل المرتبطة بالمثبتات الميكانيكية.

خارج القالب، يكون السطح النهائي سلسًا بشكل استثنائي وخاليًا من العيوب إلى حد كبير. على عكس صب الرمل، الذي يترك نسيجًا خشنًا وحبيبيًا يتطلب طحنًا مكثفًا، فإن الحقن عالي الضغط ضد الفولاذ المصقول ينتج عنه جزءًا جاهزًا للعديد من تطبيقات الاستخدام النهائي. تقلل جودة السطح المتأصلة هذه من الحاجة إلى المعالجة اللاحقة لمستحضرات التجميل المكلفة والمستهلكة للوقت. عند الحاجة إلى طلاءات جمالية أو وقائية معينة، يضمن السطح الأساسي الأملس التصاقًا ممتازًا ومظهرًا موحدًا.

تزيد خصائص المواد من فائدة هذه المكونات. توفر السبائك الشائعة مثل A380، وA360، وA383 نسبة قوة إلى وزن رائعة. فهي بطبيعتها خفيفة الوزن ولكنها قوية بما يكفي للتعامل مع الأحمال الميكانيكية الكبيرة. بالإضافة إلى ذلك، توفر هذه السبائك توصيلًا حراريًا ممتازًا، ومقاومة طبيعية للتآكل، ودرع EMI/RFI المتأصل. هذه الخصائص تجعلها لا غنى عنها في تطبيقات السيارات، حيث يكون تقليل وزن السيارة أمرًا بالغ الأهمية، وفي العبوات الإلكترونية، حيث يكون تبديد الحرارة وحماية تداخل الإشارة أمرًا إلزاميًا.

واقع ما بعد المعالجة: هل لا تزال الآلات مطلوبة؟

من المفاهيم الخاطئة الشائعة في التصنيع أن صب المعادن ينتج أجزاء تامة الصنع مباشرة من القالب. في الواقع، أفضل تعريف للعملية هو الشكل القريب من الشبكة. في حين يتم تشكيل الهندسة السائبة والتجاويف الداخلية والمقاطع الخارجية بدقة عالية، فإن بعض المتطلبات الوظيفية تتجاوز قدرات أي طريقة صب. يعد التعرف على الفرق بين الشكل الصافي والشكل القريب من الشبكة أمرًا بالغ الأهمية لتخطيط الإنتاج الدقيق وتقدير التكلفة.

تصبح المعالجة باستخدام الحاسب الآلي الثانوية إلزامية عندما تتطلب ميزات محددة تفاوتات أكثر صرامة مما يمكن أن توفره عملية الصب. على سبيل المثال، لا يمكن صب الخيوط المنقرة بشكل مباشر ويجب حفرها ونقرها بعد الإخراج. تتطلب أسطح التزاوج فائقة الدقة، مثل تلك المطلوبة لأختام السوائل أو كتل المحرك، عملية مواجهة سريعة لضمان التسطيح المثالي. وبالمثل، فإن ميزات القطع التي من شأنها أن تحبس الجزء في القالب، أو تركيبات المحامل التي تتطلب تركيزًا شديدًا، تتطلب عمليات طرح ثانوية. الهدف هو صب 95% من الجزء وتصنيع الـ 5% المهمة فقط.

يعد جاهزية السطح عاملاً آخر في مرحلة ما بعد المعالجة. في حين أن اللمسة النهائية خارج القالب تكون سلسة، فإن العديد من التطبيقات تتطلب معالجات سطحية إضافية لتعزيز المتانة أو الجمال. السطح الطبيعي يقبل التشطيبات المختلفة بسهولة. يوفر طلاء المسحوق مظهرًا خارجيًا متينًا وملونًا مناسبًا للسلع الاستهلاكية والمعدات الصناعية. تعمل الأنودة على تحسين مقاومة التآكل وصلابة السطح، على الرغم من أن المحتوى العالي من السيليكون في بعض سبائك الصب يمكن أن يؤثر على المظهر التجميلي للطبقة المؤكسدة. يتم تطبيق طلاءات تحويل الكرومات بشكل متكرر لتحسين التصاق الطلاء وتوفير طبقة أساسية من الحماية من التآكل.

• الحفر والتنصت على السحابات الخيوط.

• طحن دقيق للأخاديد الدائرية وأختام السوائل.

• عمليات الحفر للمجلات ذات التسامح الشديد.

• إزالة الأزيز الاهتزازية لإزالة الحواف الحادة على طول خط الفراق.

تقييم الصب بالقالب مقابل طرق الإنتاج البديلة

عند اختيار عملية التصنيع، يجب على المهندسين الموازنة بين المتطلبات المحددة لمشروعهم مقابل قدرات الأساليب المختلفة. تسلط مقارنة الصب عالي الضغط بالتصنيع باستخدام الحاسب الآلي الضوء على تناقض صارخ في قابلية التوسع واستخدام المواد. إن التصنيع باستخدام الحاسب الآلي هو عملية طرحية، حيث يتم نحت جزء من قطعة صلبة، مما يؤدي إلى هدر كبير للمواد. إنها مرنة للغاية ومثالية للنماذج الأولية أو عمليات التشغيل ذات الحجم المنخفض حيث لا يمكن تبرير تكاليف الأدوات. على العكس من ذلك، فإن الصب هو عملية ذات أسلوب مضاف فيما يتعلق بكفاءة المواد؛ يتم وضع المعدن المنصهر في المكان المطلوب بالضبط. إنه يهيمن على سيناريوهات الإنتاج الضخم حيث تفوق سرعة الإنتاج والحد الأدنى من هدر المواد الاستثمار الأولي في الأدوات.

تكشف مقارنة الحقن عالي الضغط مع صب الرمل وصب الاستثمار عن مزايا مميزة في أوقات الدورات وجودة السطح. يعتبر صب الرمل ممتازًا للمكونات الضخمة والثقيلة والإنتاج منخفض الحجم نظرًا لأن الأدوات غير مكلفة، ولكنها تعاني من أوقات دورات بطيئة، ودقة أبعاد ضعيفة، وتشطيبات سطحية خشنة. يوفر صب الاستثمار دقة ممتازة ويمكنه التعامل مع المعادن الحديدية، ولكن العملية متعددة الخطوات تتطلب عمالة كثيفة وبطيئة. يوفر الحقن عالي الضغط سرعة إنتاج فائقة، ونعومة سطحية لا مثيل لها، وتفاوتات متسقة، مما يجعله الاختيار الواضح للأجزاء المعدنية كبيرة الحجم وخفيفة الوزن.

غالبًا ما يرجع الاختيار بين صب المعادن وقولبة حقن البلاستيك إلى المتطلبات الميكانيكية والحرارية. تستخدم كلتا العمليتين مبادئ مماثلة للحقن عالي الضغط وتتطلب استثمارات كبيرة في الأدوات. ومع ذلك، فإن الأجزاء المعدنية توفر مقاومة حرارية فائقة إلى حد كبير، مما يسمح لها بالعمل في بيئات عالية الحرارة حيث يذوب البلاستيك أو يتشوه. يوفر المعدن أيضًا صلابة ميكانيكية أكبر، ومقاومة للصدمات، وجودة منتج متميزة. يُفضل استخدام قوالب حقن البلاستيك عندما يكون التخفيض الشديد في الوزن، أو العزل الكهربائي، أو تكاليف الأجزاء المنخفضة جدًا هي المحركات الأساسية، بشرط أن تكون المتطلبات الميكانيكية منخفضة.

مخاطر التنفيذ والتصميم للتصنيع (DFM)

على الرغم من مزاياها، فإن صب المعادن ذات الضغط العالي يحمل مخاطر التنفيذ الكامنة التي يجب إدارتها من خلال الهندسة الدقيقة. الخطر الأبرز هو انحباس الغاز ومسامية الانكماش. نظرًا لأنه يتم حقن المعدن المنصهر بسرعات عالية، يمكن أن ينحصر الهواء داخل تجويف القالب، مما يشكل فراغات مجهرية في الجزء المتصلب. تحدث مسامية الانكماش عندما يبرد المعدن وينكمش. تشمل استراتيجيات التخفيف الصب بمساعدة الفراغ لإخلاء الهواء قبل الحقن، والتصميم الدقيق للبوابات والمسارات للتحكم في تدفق المعادن، والوضع الاستراتيجي لآبار الفائض لالتقاط المعدن المضطرب المملوء بالهواء خارج هندسة الجزء الرئيسي.

ويتطلب التصميم لهذه العملية تجاوز القيود غير البديهية. قد يبدو من السهل تصنيع كتلة صلبة وسميكة من المعدن، ولكن في عملية الصب، تبرد المقاطع العرضية السميكة ببطء، مما يؤدي إلى مسامية داخلية شديدة وعلامات غرق على السطح. على العكس من ذلك، فإن الهياكل المعقدة التي تستخدم جدران رقيقة مدعومة بأضلاع داخلية تكون أسهل بكثير في الصب. فهي تبرد بسرعة وبشكل موحد، مما يؤدي إلى الحصول على أجزاء أقوى وخالية من العيوب. يعد الالتزام الصارم بقواعد سوق دبي المالي أمرًا إلزاميًا. يجب على المهندسين الحفاظ على سمك جدار موحد في جميع أنحاء الجزء، ودمج زوايا سحب كبيرة للسماح بالإخراج السهل من القالب، وتطبيق نصف قطر مناسب على جميع الزوايا الداخلية والخارجية لمنع تركيزات الضغط وتعزيز التدفق المعدني السلس.

تمثل المهل الزمنية للأدوات خطرًا كبيرًا على الجدول الزمني. عادةً ما يستغرق إنشاء قالب فولاذي معقد وتصلبه والتحقق من صحته من 4 إلى 12 أسبوعًا. بمجرد قطع الأداة، تصبح التعديلات صعبة للغاية وتستغرق وقتًا طويلاً ومكلفة. تتطلب إضافة مادة إلى القالب اللحام وإعادة التصنيع، الأمر الذي يمكن أن يضر بسلامة الأداة. تعد إزالة المواد من القالب أسهل ولكنها تسبب تأخيرًا. يؤكد هذا الجدول الزمني الصارم على الضرورة المطلقة للنماذج الأولية الصارمة. يجب على الفرق الهندسية التحقق من صحة تصميماتها بدقة باستخدام الطباعة ثلاثية الأبعاد أو التصنيع باستخدام الحاسب الآلي قبل إصدار ملفات CAD النهائية لإنتاج الأدوات.

1. حافظ على سمك جدار موحد لمنع علامات التبريد والغرق غير المتساوية.

2. قم بتطبيق زاوية مسودة لا تقل عن 1 إلى 2 درجة على جميع الجدران الرأسية.

3. استخدم شرائح وأنصاف أقطار سخية على الزوايا الداخلية لتقليل تركيزات الضغط.

4. تجنب الكميات الصلبة الضخمة؛ قم بإخراجها واستخدم الأضلاع للدعم الهيكلي.

خاتمة

يمثل حقن الألمنيوم عالي الضغط خيار التصنيع الأمثل للإنتاج الضخم عندما تتطلب التصميمات مكونات معدنية معقدة وخفيفة الوزن ويبرر حجم الإنتاج الاستثمار الأولي في الأدوات. فهو يسد الفجوة بين السلامة الهيكلية للمعادن والإنتاج عالي السرعة المرتبط عادةً بالبلاستيك، مما يوفر مسارًا عالي الكفاءة لتوسيع نطاق الإنتاج.

1. قم بوضع اللمسات النهائية على نماذج CAD الخاصة بك، مع ضمان الالتزام الصارم بسماكة الجدار الموحدة ومتطلبات زاوية المسودة.

2. قم بإجراء مراجعة شاملة لتصميم قابلية التصنيع (DFM) مع شريك تصنيع متخصص لتحديد مخاطر المسامية.

3. اطلب طلب عرض أسعار مفصلًا يفصل بوضوح بين تكاليف الأدوات الأولية وسعر القطعة المستمر.

4. قم بإنتاج نماذج أولية مُشكَّلة باستخدام الحاسب الآلي للتحقق من صحة الشكل والملاءمة والوظيفة قبل السماح بقطع القوالب الفولاذية.

التعليمات

س: ما هو الحد الأدنى لحجم الإنتاج المطلوب لتبرير صب الألومنيوم بالقالب؟

ج: تصبح هذه العملية عادةً مجدية اقتصاديًا عند أحجام إنتاج تتراوح بين 5000 و10000 وحدة. وتحت هذه العتبة، فإن التكلفة الأولية المرتفعة لتصنيع قالب الفولاذ المقسى تفوق التوفير. عند الكميات الكبيرة، يتم استهلاك تكلفة الأدوات عبر آلاف الأجزاء، مما يؤدي إلى تكلفة منخفضة بشكل استثنائي لكل وحدة.

س: هل يمكن لحام أجزاء صب الألومنيوم؟

ج: إن لحام أجزاء الصب القياسية يمثل تحديًا كبيرًا بسبب مسامية الغاز الداخلية. تتسبب حرارة اللحام الشديدة في تمدد الغازات المحتبسة، مما يؤدي إلى حدوث فتحات النفخ وضعف المفاصل. إذا كان اللحام إلزاميًا، فيجب استخدام عمليات محددة منخفضة المسامية، مثل الصب بمساعدة الفراغ، لتقليل الفراغات الداخلية.

س: كم من الوقت يستغرق صنع قالب الصب؟

ج: تتراوح المهلة القياسية من 4 إلى 12 أسبوعًا. يتضمن هذا الإطار الزمني تصميم القالب النهائي، والتصنيع باستخدام الحاسب الآلي للكتل الفولاذية الصلبة، والمعالجة الحرارية، والتلميع، وإنتاج عينات فحص المادة الأولى (FAI) للتحقق من دقة الأبعاد.

س: لماذا تعتبر زوايا السحب ضرورية في عملية الصب بالقالب؟

ج: زوايا المسودة عبارة عن تناقص طفيف يتم تطبيقه على الجدران الرأسية لتصميم الجزء. إنها ضرورية لأن المعدن ينكمش قليلًا عندما يبرد، مما يمسك قلب القالب. تسمح زوايا المسودة للجزء بالتحرر بسلاسة أثناء القذف، مما يمنع التهيج وتلف السطح والتآكل المفرط للأدوات.

س: هل صب الألومنيوم أقوى من الألومنيوم المُشكل باستخدام الحاسب الآلي؟

ج: الأجزاء المصنعة باستخدام الحاسب الآلي المقطوعة من سبائك الألومنيوم الصلبة تمتلك بشكل عام قوة ميكانيكية متفوقة وتوحيدًا هيكليًا. ومع ذلك، توفر السبائك المصبوبة قوة أكثر من كافية لمعظم التطبيقات الهيكلية. يوفر الصب نسبة قوة إلى وزن عالية الكفاءة بجزء صغير من تكلفة الإنتاج بكميات كبيرة.

س: ما هي سبائك الألومنيوم الأكثر شيوعاً المستخدمة في الصب بالقالب؟

ج: A380 هي السبائك الأكثر استخدامًا في الصناعة. إنه يوفر توازنًا مثاليًا بين قابلية الصب الممتازة، والخصائص الميكانيكية القوية، والتوصيل الحراري الجيد، واستقرار الأبعاد، مما يجعله متعدد الاستخدامات لمجموعة واسعة من تطبيقات السيارات والإلكترونيات والصناعية.
