يعد اختيار عملية التصنيع بمثابة حساب صارم لاقتصاديات الوحدة والسلامة الهيكلية ووقت الوصول إلى السوق. عند هندسة المكونات التي تتطلب مقطعًا عرضيًا مستمرًا، فإن الطريقة المختارة تملي النفقات الرأسمالية الأولية وقابلية التوسع في الإنتاج على المدى الطويل. يوفر سحب الألمنيوم حلاً ميكانيكيًا عالي الكفاءة لهذا التحدي الهندسي.
يعمل المفهوم الأساسي على مبدأ ميكانيكي مباشر: تمامًا مثل دفع الطين من خلال قالب مُشكل، تدفع العملية المعدن الصلب من خلال فتحة فولاذية مقطوعة بدقة لإنشاء أشكال متواصلة وعالية الدقة تُعرف باسم مقاطع سحب الألومنيوم . وهذا يسمح للمهندسين بوضع المواد في المكان الذي تتطلبه الأحمال الهيكلية بالضبط، مما يؤدي إلى التخلص من الوزن غير الضروري.
ويتطلب الاستفادة من هذه العملية بنجاح موازنة تكاليف الأدوات الأولية مع قابلية التوسع في الإنتاج، مما يضمن أن الطريقة المختارة تلبي تفاوتات الأبعاد الصارمة ومعايير أداء المواد. يجب أن تفهم العملية الميكانيكية وقيود تصميم الملف الشخصي ومعايير تقييم شركاء البثق للتخفيف من مخاطر سلسلة التوريد والجودة.
عائد استثمار الأدوات: تعد قوالب البثق أقل تكلفة بشكل ملحوظ وأسرع في الإنتاج من قوالب الصب، مما يجعل عملية البثق قابلة للتطبيق بدرجة كبيرة لكل من عمليات الإنتاج متوسطة الحجم وعالية الحجم.
يملي علم المواد الجدوى: يؤثر اختيار السبيكة (على سبيل المثال، 6063 للقابلية للبثق والتشطيب مقابل 6061 للقوة الهيكلية) بشكل مباشر على سرعة الضغط، وتآكل القالب، وتكلفة الجزء النهائي.
تصميم قابل للتصنيع (DFM): يؤدي تحسين مقاطع الألمنيوم المبثوقة للحصول على سمك جدار موحد وحجم دائرة محيط مناسب (CCD) إلى منع تشويه الأبعاد وتقليل معدلات الرفض.
توحيد الموردين: يؤدي اختيار شريك البثق مع العمليات الثانوية الداخلية (التصنيع باستخدام الحاسب الآلي، والأكسدة، والتجميع) إلى تقليل فترات التسليم والاحتكاك اللوجستي بشكل كبير.
يتطلب فهم دورة البثق النظر إلى القوى الحرارية والميكانيكية المطبقة على المادة الخام. تقوم العملية بتحويل قطعة الخام إلى مكون هيكلي نهائي من خلال تسلسل دقيق للعمليات.
الخطوة 1: تحضير القالب والتسخين المسبق: تبدأ العملية بتحضير قالب بثق الفولاذ H13. قبل دفع أي معدن، يجب تسخين القالب إلى درجة حرارة 850 درجة فهرنهايت إلى 900 درجة فهرنهايت. وهذا يمنع الصدمة الحرارية عندما يتلامس الألمنيوم الساخن ويحسن تدفق المعدن من خلال الفتحات المعقدة. سوف تتشقق القوالب الباردة تحت الضغط الهائل للصحافة.
الخطوة 2: اختيار الخام والتسخين المسبق: يتم اختيار قطعة الألومنيوم الصلبة وتسخينها إلى حالتها البلاستيكية، عادة بين 800 درجة فهرنهايت و925 درجة فهرنهايت. الهدف هو تليين المعدن بدرجة كافية ليتدفق تحت الضغط دون الوصول إلى نقطة الانصهار، مع الحفاظ على خصائصه المعدنية في الحالة الصلبة. يتم التسخين عادة في فرن يعمل بالغاز أو فرن الحث.
الخطوة 3: التشحيم والتحميل: لمنع البليت الساخن من اللحام بمكونات الضغط، يقوم المشغلون بتطبيق عوامل التحرير مثل الكربون أو نيتريد البورون على الكتلة الوهمية. بمجرد التشحيم، يتم نقل البليت إلى حاوية الضغط، ويكون جاهزًا لدورة البثق.
الخطوة 4: قوة الكبس ومرحلة الضغط: يقوم الكبس الهيدروليكي بدفع البليت الملدن إلى جدار الحاوية. اعتمادًا على حجم المكبس والسبيكة، يولد هذا ضغطًا هائلاً يتراوح من 100 إلى 15000 طن، مما يدفع الألومنيوم نحو القالب. يسحق المعدن وجه القالب، مما يؤدي إلى زيادة الضغط حتى يخترق الفتحة.
الخطوة 5: فيزياء الظهور والتدفق: تحت الضغط الشديد، يتدفق المعدن عبر فتحة القالب. إنه يأخذ المساحة السلبية لتصميم القالب، ويظهر كمقطع جانبي مستمر يطابق المقطع العرضي الهندسي. يؤدي الاحتكاك على جدران القالب إلى تدفق الحواف الخارجية للملف بشكل أبطأ قليلاً من المركز.
الخطوة 6: الجريان والتبريد الموجه (التبريد): عندما يظهر الملف الشخصي على طاولة الجريان، فإنه يخضع لتبريد التسقية باستخدام رشاشات الماء أو الهواء القسري. يحافظ معدل التبريد على الخواص الميكانيكية ويمنع التشوه عندما يصلب المعدن. يجب التحكم بشكل صارم في معدل التبريد لتلبية متطلبات المزاج المحددة.
الخطوة 7: القص على طاولة التشغيل: نظرًا لأن البثق يظهر كطول مستمر، فيجب قطعه. تقوم عملية القص الساخنة بتقطيع الملف إلى أطوال يمكن التحكم فيها عند خروجه من المطبعة، مما يسمح بنقله إلى المحطة التالية دون مقاطعة دورة الطباعة.
الخطوة 8: التبريد والتمدد الميكانيكي: يتم نقل البثق المقطوع إلى سرير التبريد. بمجرد تبريدها بدرجة كافية إلى درجة حرارة الغرفة، يتم تمددها ميكانيكيًا. تمسك القابضون كلا الطرفين، وتقوم الأسطوانة الهيدروليكية بسحب المقطع الجانبي إلى ما بعد نقطة الخضوع (عادةً تمدد بنسبة 1-2٪). وهذا يخفف من الضغوط الداخلية المتبقية التي تظهر أثناء الضغط ويصحح استقامة الأبعاد.
الخطوة 9: القطع الدقيق للأطوال النهائية: بعد التمدد، يتم نقل المقاطع إلى محطة المنشار. تقوم المناشير الدائرية عالية السرعة بقطع المقاطع الممدودة إلى الأطوال المحددة من قبل العميل، وإعدادها للمعالجة الحرارية النهائية.
الخطوة 10: التقسية والشيخوخة الحرارية (الاصطناعية مقابل الطبيعية): تتضمن الخطوة الأخيرة المعالجة الحرارية الخاضعة للرقابة في أفران الشيخوخة. اعتمادًا على درجة الحرارة المطلوبة (مثل T4 أو T5 أو T6)، تعمل هذه العملية على ترسيب عناصر صناعة السبائك لتثبيت قوة الخضوع النهائية وصلابة الألومنيوم. T6، على سبيل المثال، يتطلب الاحتفاظ بالمعدن عند حوالي 350 درجة فهرنهايت لمدة 8 ساعات.
يحدد المهندسون الألومنيوم المبثوق لأنه يحل العديد من المشاكل الميكانيكية والبيئية في وقت واحد. إن خصائص مادة الألومنيوم جنبًا إلى جنب مع الحرية الهندسية للبثق تخلق حلاً تصنيعيًا متعدد الاستخدامات للغاية.
يوفر الألومنيوم سلامة هيكلية مماثلة للفولاذ ولكن بثلث الوزن. تعمل نسبة القوة إلى الوزن الاستثنائية هذه على زيادة سعة الحمولة في النقل وتحسين كفاءة الطاقة عبر التطبيقات الصناعية المختلفة. تعتمد الآلات الثقيلة وإطارات السيارات ومكونات الطيران بشكل كبير على هذه الخاصية لتلبية أهداف الوزن الصارمة دون التضحية بقدرة التحمل.
يشكل الألومنيوم بشكل طبيعي طبقة أكسيد مجهرية وقائية عند تعرضه للأكسجين. توفر هذه الطبقة ذاتية الإصلاح مقاومة ممتازة للتآكل، وتحمي المكونات الهيكلية حتى في البيئات القاسية أو المسببة للتآكل دون الحاجة إلى طلاءات إضافية. إذا تم خدش السطح، يتم إصلاح طبقة الأكسيد على الفور، مما يمنع الصدأ من المساس بالسلامة الهيكلية للجزء.

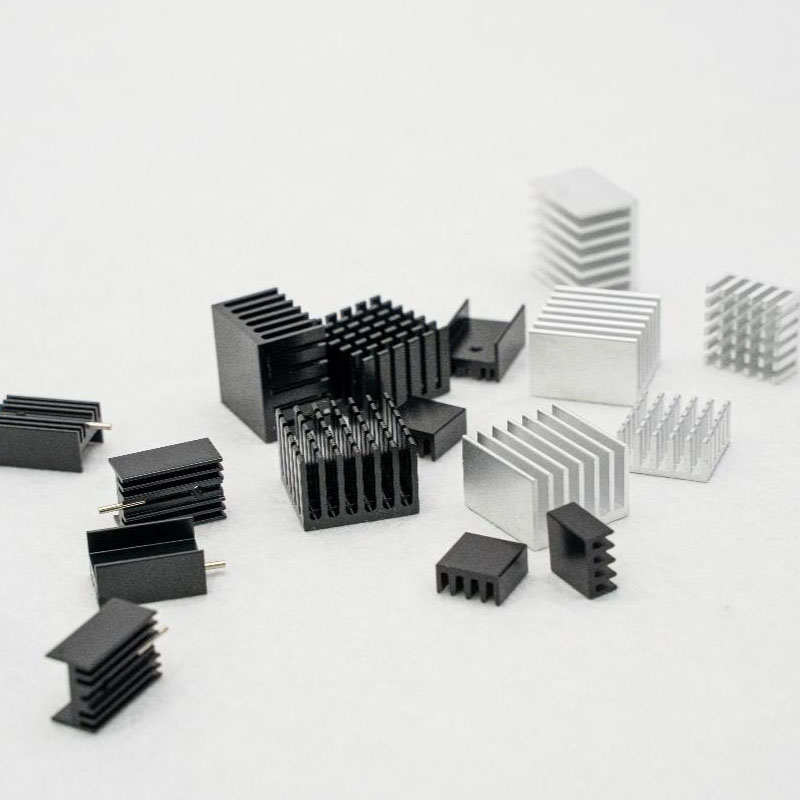

الألومنيوم المبثوق موصل للغاية، مما يجعله الخيار الأول لأحواض الحرارة، وقضبان التوصيل، ومكونات نقل الطاقة. فهو يبدد الحرارة ويوصل الكهرباء بكفاءة، ويتفوق على العديد من البدائل الأثقل. تسمح عملية البثق بإنشاء أشكال هندسية معقدة للزعانف تزيد من مساحة السطح للتبديد الحراري.
الألومنيوم قابل لإعادة التدوير بشكل لا نهائي. تحتفظ عملية إعادة التدوير بجميع الخصائص المعدنية بينما تتطلب طاقة أقل بنسبة 95% من إنتاج الألومنيوم الأولي. وهذا يوفر فوائد بيئية وتكلفة كبيرة، ويدعم الاقتصاد الدائري المستدام. يتم بشكل روتيني صهر الخردة الناتجة عن عملية البثق وإعادة صياغتها إلى قوالب جديدة.
توفر عملية البثق مرونة هائلة في التصميم. يمكن للمهندسين تصميم ملفات تعريف تضع المواد في المكان الذي تتطلبه الأحمال الهيكلية بالضبط، مما يؤدي إلى التخلص من الوزن غير الضروري ودمج وظائف متعددة في جزء واحد. يمكن بثق الرؤوس اللولبية، والمفاصل سهلة التركيب، والمفصلات المتشابكة مباشرة في الملف الشخصي، مما يقلل وقت التجميع وعدد الأجزاء.
ملكية | الألومنيوم (6061-T6) | الفولاذ الطري (A36) | ميزة |
|---|---|---|---|
الكثافة (جم/سم⊃3;) | 2.70 | 7.85 | الألومنيوم هو ما يقرب من 1/3 وزن الفولاذ. |
قوة الخضوع (MPa) | 276 | 250 | قوة قابلة للمقارنة، نسبة قوة إلى وزن متفوقة. |
الموصلية الحرارية (W/m·K) | 167 | 50 | يبدد الألومنيوم الحرارة بشكل أسرع بمقدار 3 مرات. |
مقاومة التآكل | عالية (التخميل الذاتي) | منخفض (يتطلب طلاء) | الألومنيوم يبقى على قيد الحياة في البيئات القاسية دون معالجة. |
يتطلب تصميم البثق فهمًا قويًا لديناميكيات تدفق المعادن. سوف تتسبب التشكيلات الجانبية المصممة بشكل سيء في تآكل غير متساوٍ للقالب، وسرعات ضغط بطيئة، ومعدلات خردة عالية. ويضمن الالتزام بمبادئ التصميم من أجل التصنيع (DFM) إمكانية إنتاج الملف الشخصي بكفاءة ودقة.
يتم تصنيف الملامح على أنها صلبة أو شبه مجوفة أو مجوفة. التشكيلات الصلبة هي أبسط الطرق وأكثرها فعالية من حيث التكلفة في الإنتاج. تتطلب المقاطع المجوفة قوالب كوة معقدة، مما يزيد من تكاليف الأدوات ولكنه يقلل بشكل كبير من وزن المادة ويسمح بالقنوات الداخلية. تحتوي المقاطع شبه المجوفة على فراغات مغلقة جزئيًا بنسب لسان عالية، مما قد يضع ضغطًا هائلاً على أدوات القالب أثناء البثق.
يعتمد الحد الأدنى لسمك الجدار بشكل كبير على السبائك المختارة وحجم المظهر الجانبي. عند التصميم، تجنب التحولات المفاجئة بين الجدران السميكة والرقيقة. تؤدي سماكة الجدار غير المتساوية إلى تبريد غير متساوٍ، مما قد يسبب علامات غرق، وتزييفها، وعدم استقرار الأبعاد. القاعدة العامة هي الحفاظ على اختلافات سمك الجدار ضمن نسبة 2:1. إذا التقى جدار سميك بجدار رفيع، استخدم نصف قطر واسع لتسهيل عملية الانتقال وتعزيز التدفق المعدني الموحد.
حجم الدائرة المحيطية (CCD) هو أصغر دائرة تحيط بالكامل بالمقطع العرضي للملف الشخصي. يحدد CCD حجم الصحافة المطلوب. إن تصميم ملفات التعريف التي تتجاوز قدرات الضغط القياسية مقاس 8 بوصة أو 10 بوصة سيحد من خيارات الموردين لديك ويزيد من تكاليف الإنتاج. يتطلب CCD الأكبر كتلة أكبر ومكبسًا بحمولة أعلى لدفع المعدن خلال القالب.
تنطبق التفاوتات الصناعية القياسية على معظم عمليات البثق، ولكن يمكن تحقيق التفاوتات الدقيقة من خلال تصميم القالب الدقيق والتحكم في العملية. يؤثر تصميم التشكيل الجانبي أيضًا على رؤية خطوط البثق، مما يحدد مستوى الإعداد المطلوب للتشطيب الثانوي مثل الأكسدة. الأسطح المسطحة الكبيرة عرضة لإظهار خطوط القالب البسيطة؛ يمكن أن تؤدي إضافة تيجان أو تسننات طفيفة إلى إخفاء هذه العيوب.
حافظ على سماكة الجدار موحدة قدر الإمكان لمنع تزييفها أثناء مرحلة التسقية.
استخدم نصف القطر القياسي (الحد الأدنى 0.015 بوصة) على جميع الزوايا الحادة لمنع كسر القالب.
قم بالحد من القنوات العميقة والضيقة (نسب اللسان العالية) لتقليل خطر فشل الأداة.
قم بتصميم مقاطع متناظرة عندما يكون ذلك ممكنًا لضمان التدفق المعدني المتوازن عبر القالب.
يتطلب اختيار طريقة التصنيع الصحيحة مقارنة هدر المواد وتكاليف الأدوات وسرعة الإنتاج. يتفوق البثق في تطبيقات محددة ولكن يجب تقييمه مقابل التصنيع والصب والتشكيل.
يتميز البثق بنسبة شراء ممتازة، مما يعني إهدار كمية أقل من المواد مقارنة بتصنيع جزء من كتلة صلبة. يعتبر البثق هو الخيار الأفضل للمقاطع العرضية المستمرة والأحجام الكبيرة. ومع ذلك، يظل التصنيع باستخدام الحاسب الآلي ضروريًا لإنشاء أشكال هندسية ثلاثية الأبعاد معقدة لا يمكن بثقها. في كثير من الأحيان، يتم استخدام البثق لإنشاء شكل شبه شبكي، والذي يتم بعد ذلك تشكيله باستخدام الحاسب الآلي بخفة لإضافة ميزات محددة مثل الثقوب المتقاطعة أو الجيوب، والجمع بين كفاءة البثق ودقة التصنيع.
يتطلب الصب بالقالب قوالب فولاذية باهظة الثمن وفترات زمنية أطول. أدوات البثق أرخص بكثير وأسرع في الإنتاج. علاوة على ذلك، يتجنب البثق مشاكل المسامية الداخلية الشائعة في عملية الصب بالقالب، مما يؤدي إلى أجزاء أقوى بشكل كبير تحت حمل الشد. يعتبر الصب بالقالب أكثر ملاءمة للأشكال ثلاثية الأبعاد المعقدة وغير الخطية، بينما يهيمن البثق على المكونات الهيكلية الخطية.
يعتبر التشكيل باللف ذو كفاءة عالية للأشكال الموحدة ذات الجدران الرقيقة ولكنه يتطلب تكاليف إعداد عالية وأحجام إنتاج ضخمة لتبرير الأدوات. يُفضل البثق إلى حد كبير بالنسبة للملفات المعقدة والمتعددة الغرف. إنها تسمح بتفاوت سماكة الجدار والميزات الداخلية المعقدة التي لا يمكن تحقيقها ببساطة. يقتصر تشكيل اللف على ثني الصفائح المعدنية، في حين أن البثق يدفع المعدن الصلب إلى مقاطع عرضية جديدة تمامًا.
طريقة التصنيع | تكلفة الأدوات | مهلة | القدرة الهندسية | النفايات المادية |
|---|---|---|---|---|
سحب الألمنيوم | منخفض (500 دولار - 3000 دولار) | 3 - 6 أسابيع | المقاطع العرضية المعقدة ثنائية الأبعاد والفراغات الداخلية | قليل |
التصنيع باستخدام الحاسب الآلي | لا شيء (التركيب فقط) | 1 - 3 أسابيع | هندسة ثلاثية الأبعاد معقدة | عالي |
يموت الصب | عالية (10000+) | 8 - 12 أسبوع | أشكال ثلاثية الأبعاد معقدة وجدران رقيقة | قليل |
تشكيل لفة | متوسطة إلى عالية | 6 - 10 أسابيع | لمحات بسيطة وموحدة ذات جدران رقيقة | قليل |
تحدد السبيكة التي تحددها سرعة الضغط وعمر القالب والخصائص الميكانيكية النهائية للجزء. لا يمكن بثق جميع سبائك الألومنيوم بكفاءة.
تعتبر سبائك سلسلة 6000 بمثابة العمود الفقري لصناعة البثق. توفر السبائك 6063 تشطيبًا فائقًا للسطح وقابلية بثق عالية، مما يجعلها مثالية للاستخدام المعماري والمشتتات الحرارية. توفر السبائك 6061 قوة إنتاجية أعلى للتطبيقات الهيكلية، على الرغم من أنها تنبثق بشكل أبطأ وتتآكل بشكل أسرع. تعمل السبائك 6005A كبديل متعدد الاستخدامات للأرضية المتوسطة، حيث توفر قابلية بثق أفضل من 6061 بقوة مماثلة.
عادة ما يتم حجز السبائك الصلبة لتطبيقات الفضاء والدفاع التي تتطلب قوة قصوى. ومع ذلك، فإن هذه السبائك تمثل حقائق التصنيع: فهي تتطلب حمولة ضغط أعلى بكثير، وسرعات بثق أبطأ، وتتسبب في تآكل أسرع للقالب، مما يزيد بشكل كبير من تكاليف الوحدة. لا يمكن بثق سبائك مثل 7075 إلى أشكال مجوفة معقدة بسبب الضغط الهائل المطلوب، مما يقتصر على أشكال صلبة أبسط.
يجب أن يكون لدى شريكك في مجال البثق المعدات المناسبة وأنظمة مراقبة الجودة. سيؤدي عدم التطابق بين تصميم ملف التعريف الخاص بك والقدرات الصحفية للمورد إلى فشل الأبعاد وتأخير الإنتاج.
قم بتقييم الشركة المصنعة بناءً على أحجام مكابسها ونطاق الحمولة وقدرات قطر الكتلة. تأكد من أن معداتهم تتوافق مع متطلبات CCD الخاصة بمشروعك. لا يمكن الضغط على ملف تعريف مقاس 10 بوصات باستخدام مكبس مقاس 7 بوصات. تأكد من أن المورد لديه الحمولة المناسبة لدفع السبيكة المحددة الخاصة بك من خلال هندسة القالب المطلوبة.
توفر الشراكة مع شركات البثق التي تصمم وتقطع القوالب الخاصة بها مزايا مميزة. تتيح الأدوات الداخلية دورات تكرار أسرع، ومراقبة أكثر صرامة للجودة على ملف تعريف القالب، وتقليل مخاطر الملكية الفكرية مقارنة بإنشاء القالب بالاستعانة بمصادر خارجية. عندما يحتاج القالب إلى التصحيح (تجربة القالب)، يمكن لمتجر الأدوات الداخلي إجراء التعديلات في ساعات بدلاً من أيام.
تأكد من احتفاظ المورد بالشهادات اللازمة مثل ISO 9001 أو AS9100. تعد بروتوكولات الاختبار القوية ضرورية للتطبيقات عالية الموثوقية. ابحث عن القياس الطيفي لتكوين السبائك، واختبار الشد للخواص الميكانيكية، وآلات قياس الإحداثيات (CMM) للتأكد من دقة الأبعاد. اطلب الاطلاع على خطط مراقبة الجودة وتقارير فحص المادة الأولى (FAI).
حدد بائعًا قادرًا على التعامل مع العمليات الثانوية داخل الشركة. تعمل الإمكانات مثل توجيه CNC، والأكسدة، وطلاء المسحوق، وتكامل الإدارة الحرارية على التخلص من تأخيرات سلسلة التوريد متعددة البائعين وتقليل الاحتكاك اللوجستي الإجمالي. يؤدي نقل المواد الخام إلى ورشة ماكينات منفصلة ومن ثم إلى وحدة أنودة منفصلة إلى توفير تكاليف شحن هائلة ونقاط عمياء لمراقبة الجودة.
لتنفيذ المكونات المبثوقة في خط الإنتاج الخاص بك بنجاح، يجب عليك مواءمة تصميماتك الهندسية مع الواقع المادي لمكبس البثق. اتبع الخطوات التالية لنقل مشروعك من الفكرة إلى الإنتاج:
قم بوضع اللمسات النهائية على نماذج CAD الخاصة بك وحساب حجم الدائرة المحيطية (CCD) لتحديد متطلبات الطباعة.
قم بمراجعة جميع سمك الجدار ونصف قطر الزاوية لضمان الامتثال لإرشادات سوق دبي المالي للبثق القياسية.
قم بصياغة طلب شامل لعرض الأسعار (RFQ) يتضمن تفاصيل توقعات الحجم السنوية، ومتطلبات محددة من السبائك والمزاج، والعمليات الثانوية المطلوبة.
قم بمراجعة الموردين المحتملين بناءً على قدرات الأدوات الداخلية لديهم ومحاذاة حمولة الصحافة.
ج: تكاليف الأدوات منخفضة نسبيًا، وتتراوح عادة من 500 دولار إلى 3000 دولار. يعتمد السعر الدقيق على مدى تعقيد الملف الشخصي وحجمه وما إذا كان شكلًا صلبًا أو مجوفًا يتطلب قالبًا كوة.
ج: يعتمد الحد الأدنى لسمك الجدار على السبيكة وحجم الملف الشخصي. بالنسبة لملفات التعريف القياسية 6063، تتراوح بشكل عام من 0.040" إلى 0.060". تتطلب السبائك الأكثر صلابة جدرانًا دنيا أكثر سمكًا حتى يتم بثقها بنجاح.
ج: عادةً ما تتراوح المهلة القياسية لإنشاء القالب المخصص وتشغيل العينات الأولية من 3 إلى 6 أسابيع، اعتمادًا على الأعمال المتراكمة الحالية للمورد وتعقيد تصميم القالب.
ج: درجة حرارة T5 تعني أن المقطع يتم تبريده من درجة حرارة البثق ثم يتم تعتيقه بشكل مصطنع في الفرن. يتضمن مزاج T6 معالجة حرارية أكثر صرامة، والتبريد السريع، والشيخوخة الاصطناعية لتحقيق أقصى قدر من القوة.
ج: نعم، وخاصة سبائك سلسلة 6000. ومع ذلك، فإن اللحام يسبب فقدانًا موضعيًا للقوة والصلابة في المنطقة المتأثرة بالحرارة، وهو ما يجب أخذه في الاعتبار في التصميم الهيكلي.
ج: عادة ما تنتج عيوب السطح عن تآكل القالب، أو درجة حرارة الخام غير المناسبة، أو سرعة البثق المفرطة، أو الشوائب داخل قالب الألومنيوم نفسه. مطلوب مراقبة صارمة للعملية للحفاظ على جودة السطح.
